JFE建材(株)

ワイヤネット





 特長
1. 斜面の浮石・転石を押さえ込みます。
落石の要因となる斜面の浮石・転石を厚ネット・ワイヤロープと各ワイヤ交点に配したアンカーとで押さえつけることにより、浮石・転石の滑動を抑止し落石を防ぎます。
2. 部材が軽量なので施工性に優れています。
ワイヤーロープ、アンカー等、使用する部材が軽量かつ自在性に富んでいるため、様々な条件の現場に適し、また、広範囲に渡る施工も容易に行うことが可能です。
3. 既存の景観を損ないません。
ワイヤーロープの架設に支障をきたす最少限の立木を伐採するだけで施工が可能なので、既存の景観を損ないません。
4. 自然回復による緑化も期待できます。
モルタル吹き付け工と違い自然地盤を保守し生かす工法であるため、草木等の自然緑化にも期待がもてます。

 型式
型式 2×2-φ12
(標準型)
2×2-φ14
(高強度型)
種ロープ 種類 φ12 3×7 G/0 φ14 3×7 G/0
縦間隔(m) 2.0 2.0
横間隔(m) 2.0 2.0
補助ロープ 種類 φ12 3×7 G/0 φ12 3×7 G/0
縦間隔(m) 0.5 0.5
横間隔(m) 0.5 0.5
アンカー 岩部用(mm) DCロックアンカーa,b
D22(M20)×1000
DCロックアンカーa,b
D25(M24)×1200
注)アンカーa:ワイヤネット外側用のアンカー
  アンカーb:ワイヤネット内側用(ロープの交差点)のアンカー

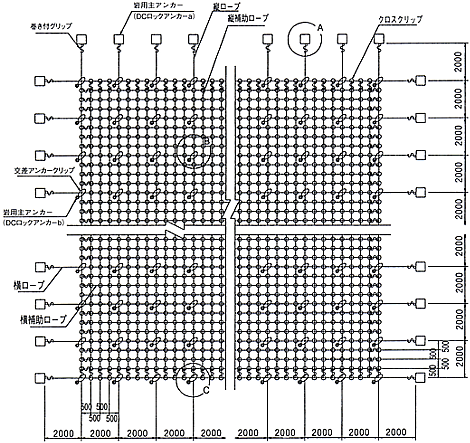

 構造

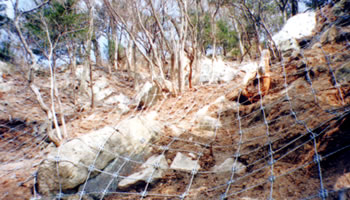

 施工例

<兵庫県>   <滋賀県>
