JFE建材株式会社

Wood-Max

特長
1.
間伐材が取り替えられます。
  前面の間伐材が腐っても、取り替えが可能で構造物としての耐久性に優れています。
2. やさしい景観を創出します。
  自然材料である間伐材が、景観に調和します。
3. 施工性に優れています。
  施工現場では簡単なボルト締めによる組立だけで、中詰め作業も機械施工が可能です。
■種類
Wood−Max1(丸太積土留工)
割栗石や現採土砂を中詰めし、擁壁工や山腹土留工として適用できます。
Wood−Max2(間伐材使用簡易床固工)
割栗石を中詰めし、小規模な床固工として適用できます。
Wood−Max3(間伐材使用化粧型枠)
谷止工や砂防ダム、擁壁工等のコンクリート構造物の化粧型枠として適用できます。
Wood−Max4(間伐材使用化粧工)
既設のコンクリート構造物の化粧として適用できます。
■仕様
部材名 規格
柱材、水平材、斜材等
鋼材骨組部
一般構造用圧延鋼材(SS400)および、
鉄筋コンクリート用棒鋼(SR295、SD295A)
接続ボルト 六角ボルトセット
間伐材取付金具 一般構造用圧延鋼材(SS400)
注1) 標準仕様の場合、間伐材のサイズはφ100mmですが、最大φ105mmまで対応できます。
注2) Wood−Max1で現採土砂を中詰めする場合、植生シート等の併用で早期緑化も可能です。
注3) Wood−Max3は別途ラス型枠が必要です。

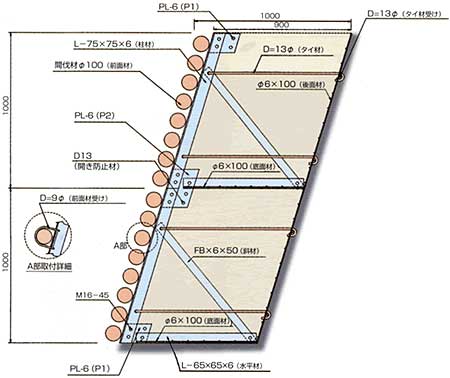

■構造
■施工例

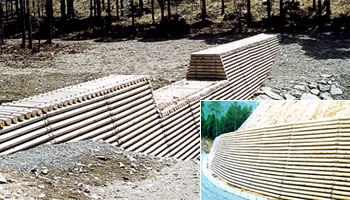

Wood-Max1(丸太積土留土) Wood-Max3(間伐材使用化粧型枠)

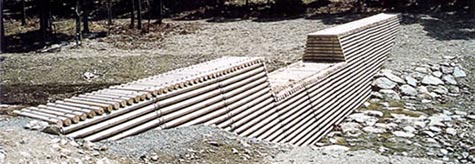

Wood-Max2(間伐材使用簡易床固工)
Wood-Max4(間伐材使用化粧工)
<施工前> <施工後>
