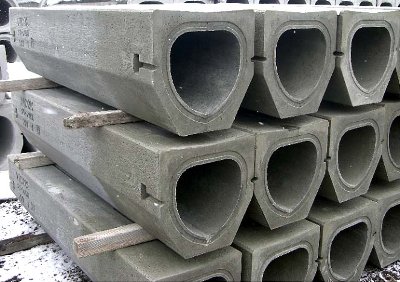

円型三姉妹
|
 |
0164-25-2413 |
|
| 円型三姉妹シリーズは、円型水路に求められる全てのニーズ（価格・機能・外観）に対応しています。 |
|
■三姉妹シリーズに共通する特長 |
| 1. |
連続した開口により、最速の集水能力を備えている。 |
| 2. |
掘削深が浅く施工できるので、地下埋設物に触らず工事ができる。 |
| 3. |
側溝本体上に縁石を殆ど収めきるため、道路の幅員を広くとれるので、狭い道路に有効に使用できるほか、用地費の軽減を図ることも可能である。 |
| 4. |
バリアフリー（2%）と排水性舗装に対応している。 |
| 5. |
製品の連結方法に「ジョイントピンによる差込方式」を採用しているので、施工方向にオス側とメス側を突き合わせるだけで良く連結作業が簡単・迅速に出来、且つ側部に既設構造物があっても、支障なく作業ができる。 |
|
■長女 [統一型円型水路] |
| 1. |
「土木工事プレハブ化技術等普及検討委員会」の構造規格（案）に準拠し耐久性抜群である。 |
 |
| 2. |
横断、縦断Ｔ２５対応 |
| 3. |
円型の通水断面により最大の排水効率をもっている。 |
| 4. |
開口が80mm幅のグレーチングによる帯状の延長のためスッキリと仕上がり、インターロッキングや自然石を配した景観性を求める現場にも適している。 |
| ●サイズ φ200 φ250 φ300 φ350 φ400 φ450 φ500 φ600 |
|
■次女 [都市型水路 アーバンロード] |
| 1. |
都市型整備のニーズに応え、同一幅で深さが違う（通水断面が縦型）商品が用意されているので階段状に使用することにより自由に水路勾配がとれる。また同じ方法で同一幅での流量増大にも対応できる。 |
 |
| 2. |
開口が80mm幅のグレーチングによる帯状の延長のためスッキリと仕上がり、インターロッキングや自然石を配した景観性を求める現場にも適している。 |
| 3. |
全体に軽量化を図り低価格を実現した。 |
| 4. |
縦断Ｔ２５対応（横断Ｔ２５については別途対応可能） |
| ●サイズ |
| 200型 200×200 200×250 |
| 250型 250×250 250×300 250×400 |
| 300型 300×300 300×400 300×500 |
| 400型 400×400 400×500 400×600 |
| 500型 500×500 500×600 500×700 |
|
|
■三女 [スーパー側溝] |
| 1. |
開口が80mm幅のグレーチングを省いて15mm幅の全面スリット方式にて表面排水を行う。 |
 |
| 2. |
徹底した軽量化を図ってコストを下げたため、価格は概ね長女（統一型円型水路）の半分ほどで他の排水路工法と比較しても負けない低価格を実現した。 |
| 3. |
通水断面が縦型の円型形状で、より狭い幅で多くの流量を確保できる。 |
| 4. |
縦断Ｔ２５対応（横断Ｔ２５については別途対応可能） |
| ●サイズ |
| 200型(150×255) 250型(200×295) |
| 300型(250×340) 350型(300×380) |
| 400型(350×430) 500型(450×530) 600型(550×630) |
|
|
|
