ケイコン株式会社 アクアラン





ケイコン株式会社
(舗装排水システム技術協会)

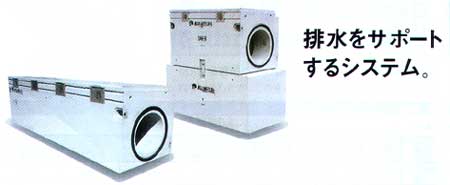

アクアラン

075-631-3121



特長
1. 排水性舗装の排水機能を発揮させる円型水路です。
2. 降雨実験による最適な排水機能を有する設計構造です。
3. 円型水路集水部の排水性舗装薄層化を追及した呑み口構造です。
4. 構造規格(案)に準拠した設計荷重T-25による設計構造です。
5. 円型水路は相互にボルト連結されている強固な構造です。
6. 円型水路と専用桝とセットになった設計構造です。
本体構造図及び規格寸法(標準) (単位:mm)
正面図 側面図 断面図
呼び名 B1 B2 H1 H2 T1 T2 T3 参考重量
(Kg)
300A 300 550 500 475 445 95 80 125 2000 855
300B 300 550 500 575 545 195 80 125 2000 1120
400A 400 550 500 575 545 95 80 75 2000 855
400B 400 550 500 675 645 195 80 75 2000 1120
※アクアランで道路横断する場合には、B(縦断部)+A(横断部)+B(縦断部)とし、A(横断部)上部には舗装を行います。

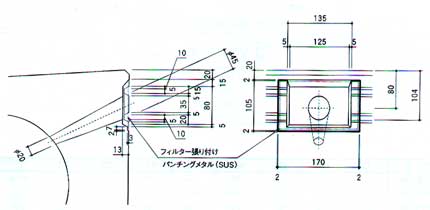

水抜穴詳細図
