| ▽ 工法概要 |
|
ジオウィング・パイルIIは、鋼管先端部に略円錐形状の2枚の翼をもつ鋼管杭で、回転貫入により地盤を緩めることなく無排土、低振動・低騒音で施工する事が可能です。
この先端翼の効果により、従来の同径の打込み杭に比べ、大きな先端支持力を得ることができます。
また、斜杭としての利用、コンクリートとの合成構造の適用も可能であり、経済性も兼ね備えた工法です。
|
先端翼の形状 |
施工状況（斜杭施工） |
|
| ▽ 工法の特長 |
|
耐震性：
|
変形性能に優れる鋼管杭工法なので、高い耐震性を有しています。
|
|
高支持力：
|
先端翼の効果により、大きな押込み支持力と引抜き抵抗力が得られます。
|
|
環境対応：
|
無排土工法であり、低騒音・低振動で施工が可能です。
|
|
信頼性：
|
施工時の回転トルクの計測データを用いて、支持層への到達を確認出来ます。
|
|
斜杭対応*：
|
斜角15゜までの斜杭の施工が可能です。
|
|
杭体構造*：
|
上杭部にコンクリート充填鋼管の適用が可能で経済的な設計ができます。
・ コンクリート充填鋼管適用径厚比: Dp / t ≦ 80（Dp:杭径、t:板厚）
|

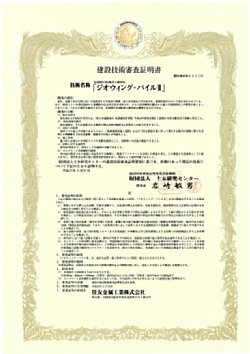

*(財)土木研究センター 建設技術審査証明報告書 |
| ▽ 適用範囲 |
|
杭径(Dp)：
|
ø400mm〜ø1200mm
|
|
翼外径(Dw)：
|
杭径Dpの1.5倍、1.75倍、2.0倍
|
|
杭長：
|
最大77mかつ、130Dp以下
|
|
支持層：
|
砂地盤、砂礫地盤（N値30以上）
|
|
斜角範囲：
|
斜角15゜以下
|
|
| ▽ 極限押込み支持力の支持力係数（α） |
| 地盤種別 |
拡径率 |
| 1.5倍 |
1.75倍 |
2.0倍 |
| 砂地盤 |
135 |
100 |
100 |
| 砂礫地盤 |
150 |
|
