| ▽ 工法概要 |
|
ジオウィング・パイルIIは、鋼管先端部に略円錐形状の2枚の翼をもつ鋼管杭で、回転貫入により地盤を緩めることなく無排土、低振動・低騒音で施工する事が可能です。
この先端翼の効果により、従来の同径の打込み杭に比べ、大きな先端支持力を得ることができます。
|
先端翼の形状 |
施工状況 |
|
| ▽ 工法の特長 |
|
耐震性：
|
変形性能に優れる鋼管杭工法なので、高い耐震性を有しています。
|
|
高支持力：
|
先端翼の効果により、大きな押込み支持力と引抜き抵抗力が得られます。
|
|
環境対応：
|
無排土工法であり、低騒音・低振動で施工が可能です。
コンクリートやセメントミルク等も不要です。
|
|
信頼性：
|
施工時の回転トルクの計測データを用いて、支持層への到達を確認出来ます。
|
|
| ▽ 鉄道構造物基礎への適用 |

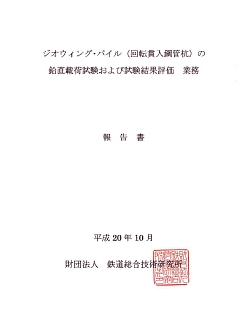

ジオウィング・パイルIIの鉄道構造物基礎への適用について、（財）鉄道総合技術研究所殿の評価が完了しました。
その適用範囲、設計地盤反力係数、設計支持力、地盤抵抗係数（＝安全係数）は、既存の回転鋼管杭工法と同等*の評価を頂いています。
（*詳細はお問い合わせ下さい。） |
| ▽ 適用範囲 |
|
杭径：
|
ø400mm〜ø1600mm
|
|
先端翼外径：
|
杭径の1.5倍
|
|
先端翼内径：
|
杭径の0.5倍
|
|
地盤条件：
|
砂、砂礫、風化花崗岩
|
|
支持層への根入れ：
|
杭径以上
|
|
杭の間隔：
|
杭径を墓準に鉄道構造物等設計標準（基礎構造物）による
|
|
